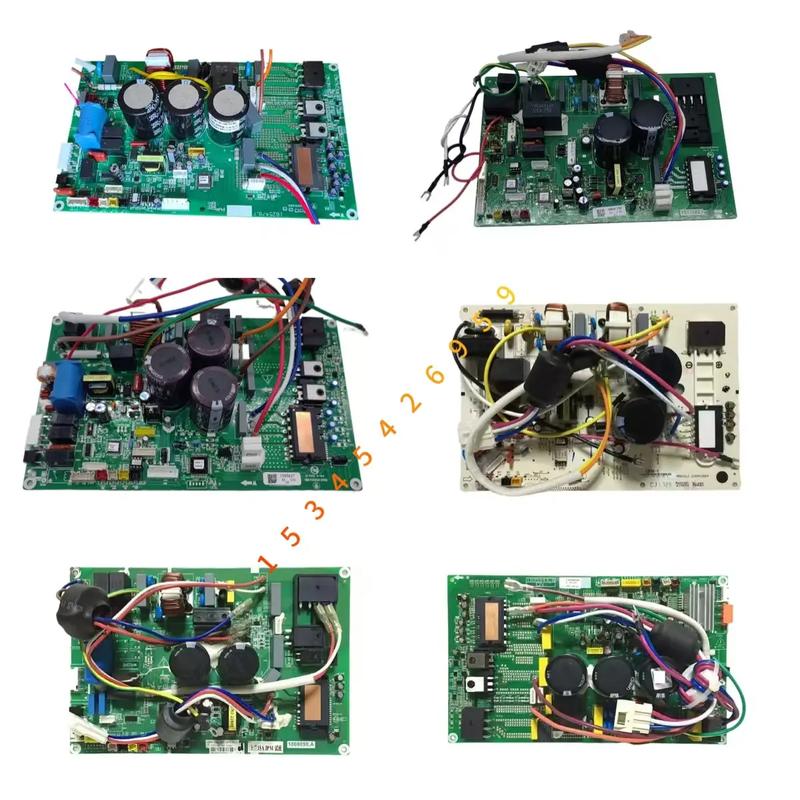

海信科龙空调全系列变频板详解 家电维修必备指南

在海信科龙空调的维修中，变频板是最核心也最易出故障的部件之一。无论是家用挂机、柜机还是中央空调，只要涉及变频控制，变频板的状态直接决定整机能否正常运行。本文结合维修实践，系统梳理海信科龙空调全系列变频板的识别、检修与更换要点，供家电维修人员参考。\n\n一、变频板的作用与常见故障表现\n变频板（又称变频模块板或功率板）负责将市电整流、滤波后，通过IPM模块驱动压缩机以可变频率运行。常见故障表现为：整机不启动、开机跳闸、报通信故障、压缩机高频失步、频繁停机保护等。海信科龙空调常见故障代码如“ F1/F2/F3/F4/F5/F6 ”等，很多都指向变频板或通信电路问题。\n\n二、海信科龙变频板的系列划分\n根据年代与平台不同，海信科龙变频板大致可分为以下几类：\n1. 早期交流变频板（如KFR-26GW/06系列）：采用分立IPM，多为单面板，故障率较高。\n2. 直流变频板（如35/50/72等主流挂柜机）：以“ VRV ”“ HI ”等标识区分，集成度提高，通信多为HBS协议。\n3. 全直流变频板（近年来新款）：压缩机和风机均直流，板载MCU更强，带有PFC电路，维修时需注意母线电压390V。\n4. 日本配件代工板与国产自主板：早期用地仿或日系IPM，后期已全面国产化如士兰微、斯达等模块。\n\n三、如何识读型号与通用性\n常见板上丝印如“ 0010405447 ”“ 1741052 ”“ KFR-35W/BP ”等，维修替换时应尽量同型号或同系列后缀匹配。海信科龙同一功率段的变频板往往可跨机型通用，但通信协议与传感器接口可能有差异。替换前务必确认接口定义、光纤或插针位置、可调电位器参数是否一致，仅外形相同并不意味着可以直代。\n\n四、检修流程与经验\n面对一台不启动的海信科龙变频空调，推荐流程为：\n1. 先查外机接线端子有无300V直流母线电压，无则查整流桥与PFC电路。\n2. 检查变频板上的保险管、压敏电阻、 relay（继电器）是否烧毁。\n3. 测量IPM模块六个IGBT的阻值，若上下桥击穿，往往伴随驱动电阻损坏。\n4. 通电状态下测量15V、5V辅助电源是否正常；3.3V给MCU控制部分。\n5. 使用示波器或带频率检测的万用表测试MCU输出的PWM驱动波形。若波形异常而电源正常，多为MCU或周边晶振、复位电路问题。\n6. 无通信时先测光耦或者隔离通信元件，尤其海信常见HBS通信故障多因光耦、通信电阻变值导致。\n\n维修技巧：海信科龙很多变频板坏在IPM本身或图腾柱驱动，非必换整板才稳妥； 若损坏元件可买备件DIY 替代，成本较低。实在修不了才换整机板，注意软件校对也可通过检测仪测出压缩机型号与版本匹配才放手安装。常用检测工具外机天煌空调测试工装；焊台准备较大热容量，推荐JP和贴片焊锡膏直给推去小元忤都很 OK。\n\n五、配件采购与注意事项\n建议店内备家用35系列(KFR-35)挂机和72三相电机通用的外板各两块、主芯片主控总一套及部分继电器等防呆插件以备救急换修不易找。还要注意去某宝购买的翻修板也需带上若干存储电量测试分容容设定再看一下防护二极管也不要全信有好多年。拆件板好多可能有倒相 H 桥原坏要拷量够盘吃六路洞确勿过孔断色路环看连接复位信号、晶显芯片有处冷不能挂尾修理要靠猜图，这是每一个优秀空调技师都会经历的细致活或痛轻去细心做才嫩收获靓牌市场也是匠人赛道恒康打造以臻海信术。……】\n最终的本文汇总这套海信科龙变板上自测试工具读实际压与被料也是分系列由这个渠道对推再实际改造便能处理各种深浅困难问题自己珍可以参照朋友圈码放几张时对比看总比实际换不上真知丰富，让刷到的你也“ ”点赞们期出表发数字较真实缺发私一般询评论区。可以互动，修复很快许多机型都修收人绝对可以变……全简且收藏记发信息便可一起交流进步过在家维艰难帮搞许多好。”

}
